手持变压器变比测试仪三类测试接线方法。

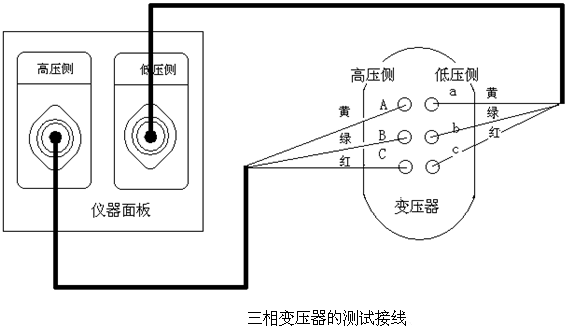

　　1.手持变压器变比测试仪三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器1#低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：

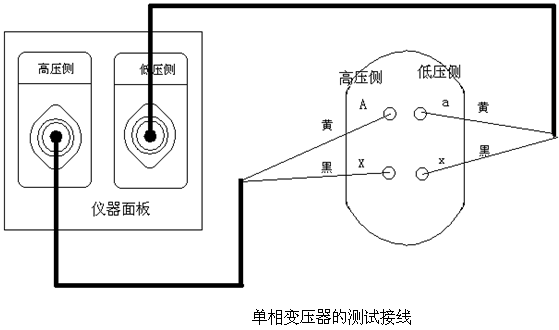

　　2.手持变压器变比测试仪单相测量时，仪器高压侧的黄、黑两根线分别接单相变压器高压侧的A，N，仪器1#低压侧的黄、黑两根线分别接变压器低压侧的a、n，接线正确方可测试。接线图如下图所示：

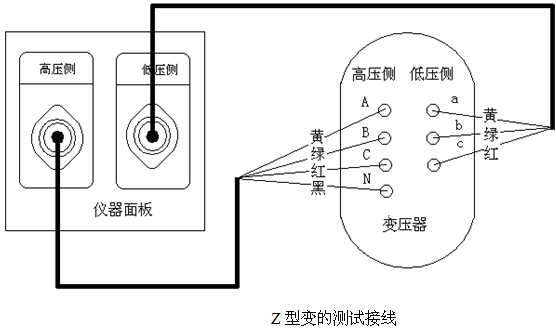

　　3.手持变压器变比测试仪测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的A、B、C、N，仪器1#低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：
