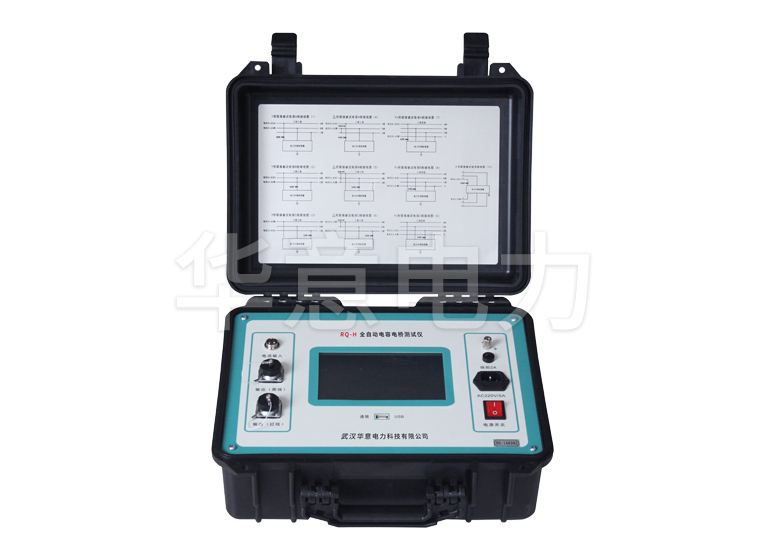

全自动电容电桥测试仪三相△形连接电容器测量方法

　　三相△形连接，仪器面板A、B、C三相接线方式相同，具体如下所述:

　　1.黑色线接“输出(黑线)”

　　2.红色线接“电容(红线)”

　　3.钳形电流传感器接“电流输入”

　　△形连接被试电容A相测量接线如图2.4所示，具体接线如下所述：

　　1.红色夹子夹母线排A相

　　2.黑色夹子夹母线排B相

　　3.短接B、C相

　　4.钳形电流传感器套在高压电容组A相引线上　　

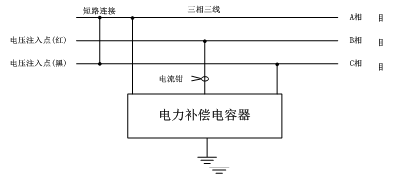

图2.4　△形连接被试电容A相测量接线

　　△形连接被试电容B相测量接线如图2.5所示，具体接线如下所述：

　　1.红色夹子夹母线排B相

　　2.黑色夹子夹母线排C相

　　3.短接A、C相

　　4.钳形电流传感器套在高压电容组B相引线上　　

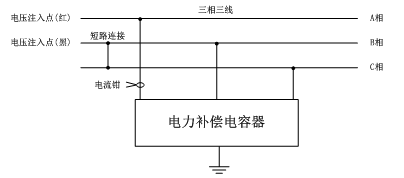

图2.5　△形连接被试电容B相测量接线

　　△形连接被试电容C相测量接线如图2.6所示，具体接线如下所述：

　　1.红色夹子夹母线排C相

　　2.黑色夹子夹母线排A相

　　3.短接A、B相

　　4.钳形电流传感器套在高压电容组C相引线上　　

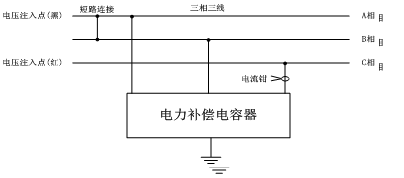

图2.6　△形连接被试电容C相测量接线
