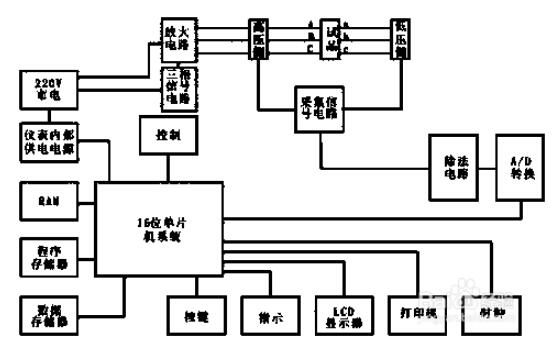

多功能变比测试仪接线方法，变压器多功能变比测试仪是以单片机为核心进行测量计算和自动控制，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化多功能变比测试仪。　　

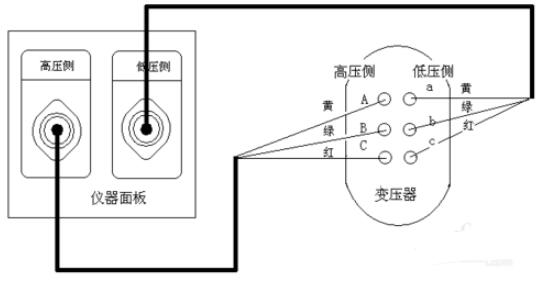

　　多功能变比测试仪三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器1#低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c，接线正确方可测试。多功能变比测试仪接线图如下图所示：　　

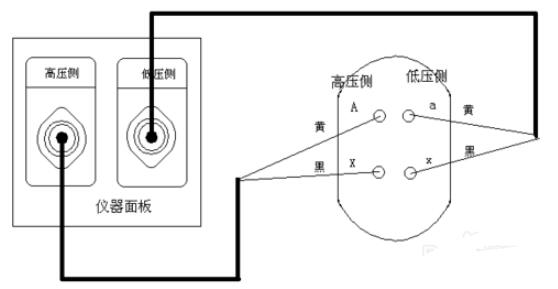

　　多功能变比测试仪单相测量时，仪器高压侧的黄、黑两根线分别接单相变压器高压侧的A，N，仪器1#低压侧的黄、黑两根线分别接变压器低压侧的a、n，接线正确方可测试。接线图如下图所示：　　

　　多功能变比测试仪测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的A、B、C、N，仪器1#低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c，接线正确方可测试。接线图如下图所示：　　
