HYXQ-III 消谐电阻器测试仪操作步骤:

1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；

2、接入 220V 交流电源；

3、打开电源开关，仪器软件启动完成进入测试界面后；

4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；

5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；

6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；

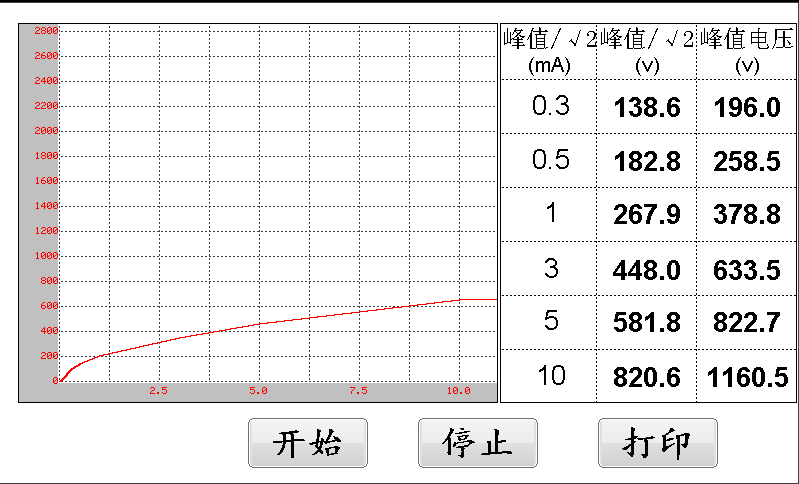

（附图1：LXQ-II-35消谐器测试样例图）

（附图2：LXQ-II-10 消谐电阻器测试样例图）

7、如需连续测试，应在上次测量完成后，点击“停止”按钮后，再点击“开始”按钮，系统自动开始测试，并依次显示测试结果；

8、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。
