从测试原理来说，钳形接地电阻测试仪只能测量回路电阻，对单点接地是测不出来的。但是，用户完全可以利用一根测试线及接地系统附近的接地极，人为地制造一个回路进行测试。下面介绍二种用钳形接地电阻测试仪测量单点接地的方法，此方法可应用于传统的电压-电流法无法测试的场合。

　　见图1-1，在被测接地体RA附近找一个独立的接地较好的接地体RB(例如临近的自来水管、建筑物等)。将RA和RB用一根测试线连接起来。　　

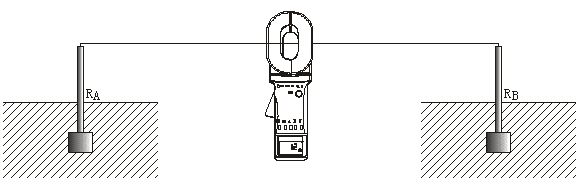

图1-1 二点法测量接地电阻接线图

　　由于钳表所测的阻值是两个接地电阻和测试线阻值的串联值。

　　RT=RA+RB+RL

　　其中：RT为钳形接地电阻测试仪所测的阻值。

　　RL为测试线的阻值。

　　将测试线头尾相连即可用钳形接地电阻测试仪测出其阻值RL。

　　所以，如果钳形接地电阻测试仪的测量值小于接地电阻的允许值，那么这两个接地体的接地电阻都是合格的。

　　如图1-2，在被测接地体RA附近找二个独立的接地体RB和RC。　　

图1-2 三点法测量RA和RB接地电阻的接线图

　　第一步，将RA和RB用一根测试线连接起来，见图1-2。用钳形接地电阻测试仪读得第一个数据R1。

　　第二步，将RB和RC连接起来，见图1-3。用钳形接地电阻测试仪读得第二个数据R2。　　

图1-3 三点法测量RB和RC接地电阻的接线图

　　第三步，将RC和RA连接起来，见图1-4。用钳形接地电阻测试仪读得第三个数据R3。　　

图1-4 三点法测量RA和RC接地电阻的接线图

　　上面三步中，每一步所测得的读数都是两个接地电阻的串联值。这样，就可以很容易地计算出每一个接地电阻值：

　　由于：R1=RA+RB R2=RB+RC R3=RC+RA

　　所以：RA=(R1+R3-R2)÷2

　　这就是接地体RA的接地电阻值。为了便于记忆上述公式，可将三个接地体看作一个三角形，则被测电阻等于邻边电阻相加减对边电阻除以2。

　　其它两个作为参照物的接地体的接地电阻值为：

　　RB=R1-RA RC=R3-RA
