许多人都对电容电感测试仪的接线有疑问，今天就详细对电容电感测试仪2种接线法解析。一起来听听看吧。

　　电容电感测试仪接线方法主要分2种：并联电容器测量、电抗器电感测量。

　　1.电容电感测试仪并联电容器测量接线方法

　　进行测试前，应按使用要求正确连接电源线及信号电缆

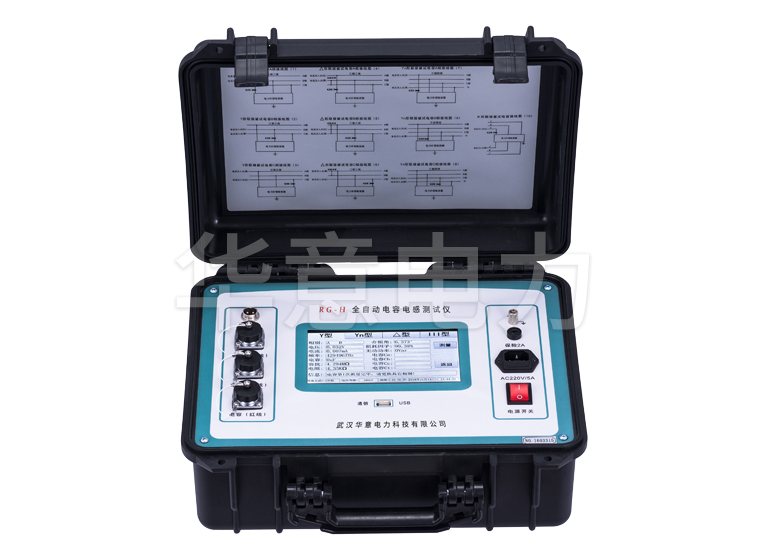

　　(1)将测试电压电缆一端接到全自动电容电感测试仪【电压输出端子】上;

　　(2)将测试电流信号电缆插在电容电感测试仪【电流取样插头】上;

　　(3)接好测试仪器220V电源线;

　　(4)将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形电流取样表卡在所需测量的单台电容器的套管处;

　　(5)闭合【电源开关】;

　　(6)开机后，屏幕显示第1屏开机显示;如果显示白屏，请直接按复位键。将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【并联电容】模式。按【确认】键并存入设置值，回到主菜单。将光标移至【测量】，按【确认】键进入测量，将【电压输出开关】置于【通】的位置即进行电容测量，液晶屏幕上显示的数据即是测量结果。

　　(7)将钳形电流表取下，卡于另一台需测量的电容器上，直至该相测量完毕。

　　(8)测试结束后，切断电源，并将面板上所有开关恢复到测试前的状态，拆除所有接线。

　　2.电容电感测试仪电抗器电感测量接线方法

　　(1)接线方法同测量电容时一样，只是被测试品为电感;

　　(2)开机按【确认】后屏幕显示主菜单画面，将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【串联电感】模式。按【确认】键并存入设置值，回到主菜单。

　　(3)将光标移至【测量】处，按确认进入测量状态。

　　(4)将【电压输出开关】置于【通】的位置即进行电感测量。

　　3.电容电感测试仪测量注意事项

　　(1)被测电感的Q值越高，测量准确度越高。

　　(2)因电容电感测试仪测试电压较高，测量小电感量电感时(10mH以下)，测试时间不宜过长，在测试结果稳定后尽快关断电压输出开关，以免大电流损坏电容电感测试仪电源和被测试品电感。
