变频香蕉视频三级片试验中电抗器的正确接线方式分串联和并联两种：

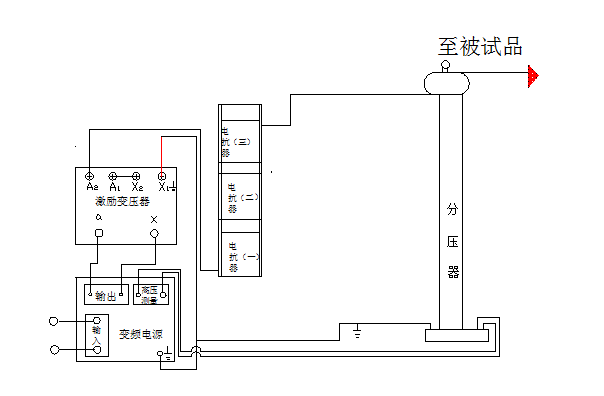

　　一、电抗器串联　　

　　二、并联　　

　　试验操作步骤

　　试验准备工作

　　根据被试品试验电压及电流的不同确定不同的电抗器连接方式，按确定的试验接线图接好试验接线，检查无误。

　　检查试验设备完好齐全，现场安全措施完备。

　　(2)开始试验

　　(试验时可选择手动试验、自动试验两种试验方法，详细使用及操作说明见

　　《变频电源用户操作使用手册》)

　　过压保护校验：

　　例：当试验电压为12kV时，过压保护将自动设定为试验电压的1.1倍(即13.2kV)，当试验电压到达设定的保护值后，仪器将自动断开主电源的输出，并进行过压保护提示。

　　注:若采用手动试验，则过压保护设定值按实际试验电压的1.1设进行设定

　　过流保护校验：

　　由用户设置过流保护值，当电流达到或高于保护电流时，系统软、硬件将同时停机保护，并弹出保护信息，向用户报告过流保护动作时的状态。

　　该套系统激励变大过流保护整定值不超过40A。

　　例：当试验电流到达设定的保护值后，仪器应自动断开主电源的输出，并进行过流保护提示。

　　注：低压过流保护设定：按激励变压器低压侧电流的2倍整定,大值不高于激励变压器低压侧额定的3倍.
