电缆故障测试仪接线方法及注意事项

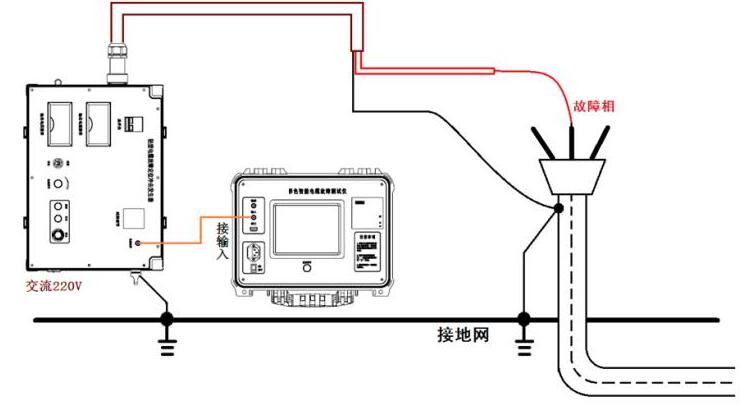

　　1、电流取样、直流电流取样方式测试接线：

　　电缆高阻故障距离测试，采集的是冲击时故障脉冲在电缆里来回反射的电流信号波形。

　　“直流电流取样”只针对闪络性故障。

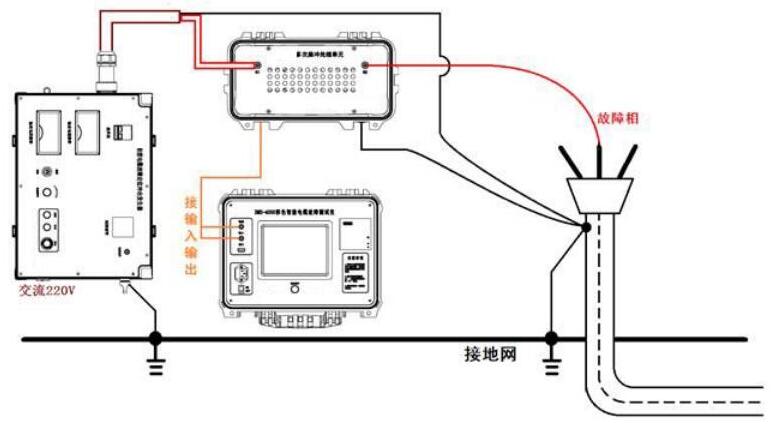

　　2、多次脉冲、直流多次脉冲方式测试接线：

　　电缆高阻故障距离测试，将同相故障未击穿与击穿波形进行同屏对比。

　　“直流多次脉冲”只针对闪络性故障。

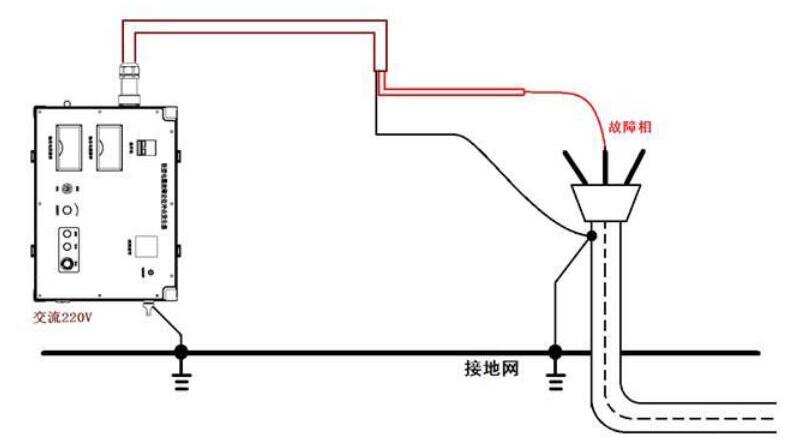

　　3、定点/直流测试方式接线：

　　电缆故障精确定位/直流高压输出。

　　1、脉冲法测试时，注意要甩掉局内所有设备，在最外线上进行测量。

　　2、使用闪络法测试时，必须将触发工作方式开关置于“闪络”位置。

　　3、在使用直闪法或冲闪法测试时，要注意人身安全及设备安全。必须接好地线。

　　4、在闪络法测试结束后，切断电源，拆除本仪器与高压测试装置的连接线，再对高压电容器和电缆的所贮电荷进行放电。放电时，应先加限流电阻R限制放电电流以使电流缓慢放电，待电容器上电压降低后，再直接对地放电电路中电阻为零，瞬间放电电流可高达几百安培，将发生严重的设备或人身事故。

　　5、在直闪法测试过程中，必须注意监视故障的泄漏电流若电流突然增大，故障闪络现象未曾出现，应立即降低试验电压，改用冲闪法测试。
